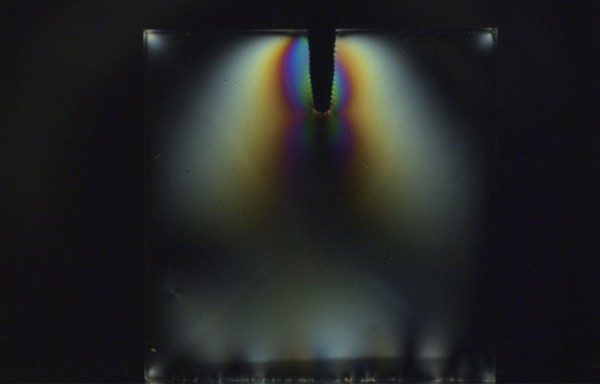

將相移法應用到光彈性法中時，是通過適當?shù)匦D(zhuǎn)偏振光儀系統的某些光學元件來達到引入已知相位差的目的，補充足夠的方程來求解未知的相位信息。數字相移光彈性法是光彈性技術發展的方向，有助于識別和解釋模型中所出現的各種條紋圖，進行應力分析為強度設計提供可靠的實驗依據。數字光彈性儀器具有自動計算全場剪應力、自動計算應力分量等便利功能，可對結構分析驗證、強度設計的合理選型與校核、承載力學行為和規律的研究中發揮著重要作用，將為教學科研工作提供有力的支持。
與現有技術相比，其產生的技術效果是明顯的：
(1)全場數據分析特點：將相移法引入光彈性法中，可分析全場等色線和等傾線數據。
(2)自動確定第一主應力方向：采用彩色四步相移法，計算機可自動判斷全場主應力方向。
(3)全場剪應力計算：利用改進的十步相移法，可計算全場剪應力分布。
(4)數據處理自動化：自動確定材料條紋值，自動繪制主應力跡線，自動顯示點、線、面的數據分布。
(5)避免圖像采集移位：圖像采集由軟件觸發，可實時微距觀察被測模型。
基本功能包括:
● 四步彩色相移法自動確定全場第一主應力方向。
● 改進的六步相移法自動確定全場等色線級數。
● 質量導引法、弗萊恩法去包裹處理。
● 自動計算材料條紋值。
● 自動繪制主應力跡線。
● 自動計算全場剪應力。
● 剪應力差法自動計算應力分量。
● 數字模擬對徑壓縮圓盤、圓環在任意偏振光場的光彈性圖案。
● 浮點圖運算、濾波、彩色化、分割、拼接、旋轉等。
● 鼠標拖動二值化、去極值處理。
